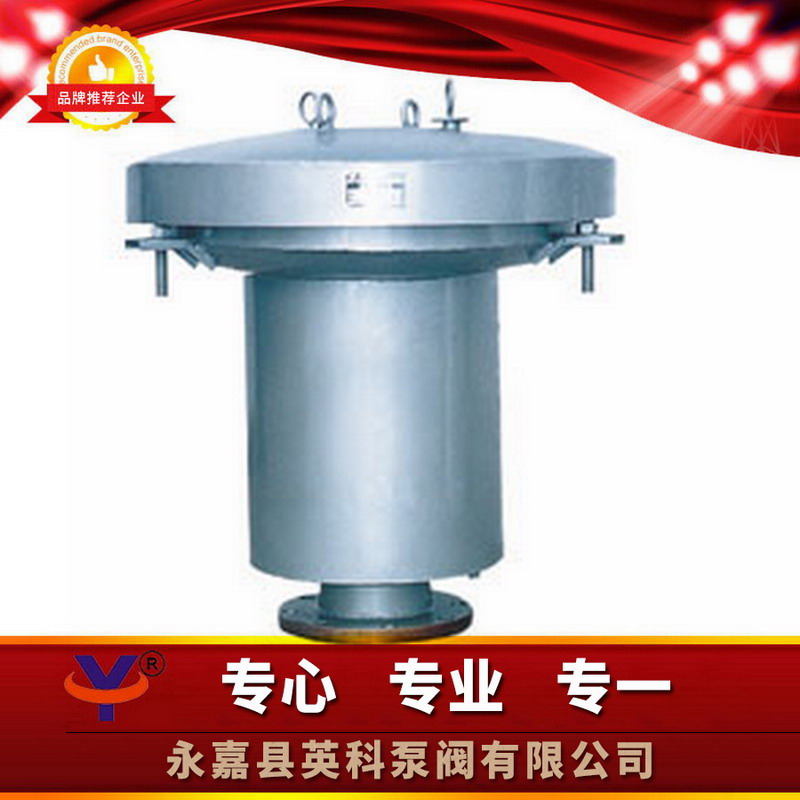

GYA液压安全阀
- 型 号:GYA
- 类 别:GYA液压安全阀
- 价 格:¥面议
- 产 地:温州
产品点击浏览次数:1889
GYA液压安全阀装于油罐顶部与呼吸阀配合使用,在呼吸阀一旦失灵时起安全作用。
一、GYA液压安全阀概述:
1、液压式安全阀是(活瓣式)呼吸阀的安全备用设备, 它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐免遭破坏。
2、液压安全阀装于油罐顶部与呼吸阀配合使用。
3、控制压力:+56毫米水柱至-50毫米水柱。
二、GYA液压安全阀结构图片:
三、GYA液压安全阀外型尺寸和连接尺寸:
型号 |
规格 |
安装尺寸(毫米) |
重量 |
||||||
d |
D |
D1 |
D2 |
n-d1 |
L |
H |
|||
GYA-80 |
80 |
ø85 |
ø185 |
ø150 |
ø125 |
4-ø18 |
376 |
424 |
38 |
GYA-100 |
100 |
ø105 |
ø205 |
ø170 |
ø145 |
4-ø18 |
500 |
605 |
42 |
GYA-150 |
150 |
ø148 |
ø260 |
ø225 |
ø200 |
8-ø18 |
650 |
705 |
66 |
GYA-200 |
200 |
ø210 |
ø315 |
ø280 |
ø255 |
8-ø18 |
900 |
755 |
97 |
GYA-250 |
250 |
ø264 |
ø370 |
ø335 |
ø310 |
12-ø18 |
1050 |
885 |
140 |
注:法兰标准JB/T78。
四、GYA液压安全阀订货说明:
1、①产品名称与型号②公称直径③阀体材质及密封面材质④工作压力级或开启压力(整定压力)值⑤排放压力的最高值及回座压力(或启闭压差)最低值⑥被保护系统或设备的必须排量及拟装设阀门的数量⑦使用介质及其重度(液体)或分子量(气体)⑧进口介质温度⑨阀门承受背压的类型及数值⑩是否带附件以便我们为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
GYA系列液压安全阀装于油罐顶部与呼吸阀配合使用,在呼吸阀一旦失灵时起安全作用。
