HQ44X无磨损球形止回阀

一、HQ44X无磨损球形止回阀概述：



HQ44X无磨损球形止回阀由阀体、球体和挡板等组成，采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门，消声式关闭，不产生水锤，密封性能好，水头损失少，可水平或垂直安装。

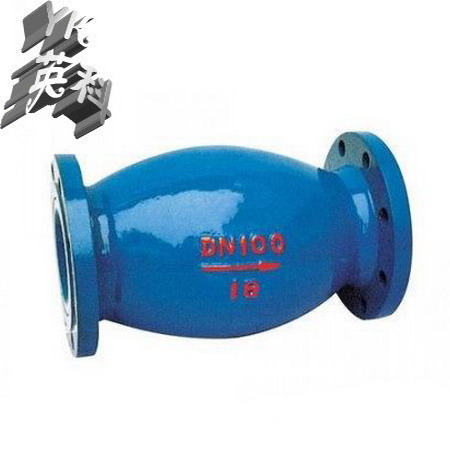

二、HQ44X无磨损球形止回阀结构图片：





三、HQ44X无磨损球形止回阀主要零件材质：



无磨损球形止回阀零件名称	无磨损球形止回阀材质
阀体、阀盖	球铁、铸钢
球架、档板	球铁、铸钢
球 体	碳钢包橡胶

四、HQ44X无磨损球形止回阀主要外形尺寸：

公称通径	50	65	80	100	125	150	200	250	300
L（mm）	250	280	310	350	400	450	550	650	750
H（mm）	180	210	225	245	280	320	380	450	510





五、HQ44X无磨损球形止回阀订货说明：

欢迎您访问我们的网站【//www.55vlog.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：0577-67370263

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。





该阀由阀体、球体和挡板等组成，采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门，消声式关闭，不产生水锤，密封性能好，水头损失少，可水平或垂直安装。
