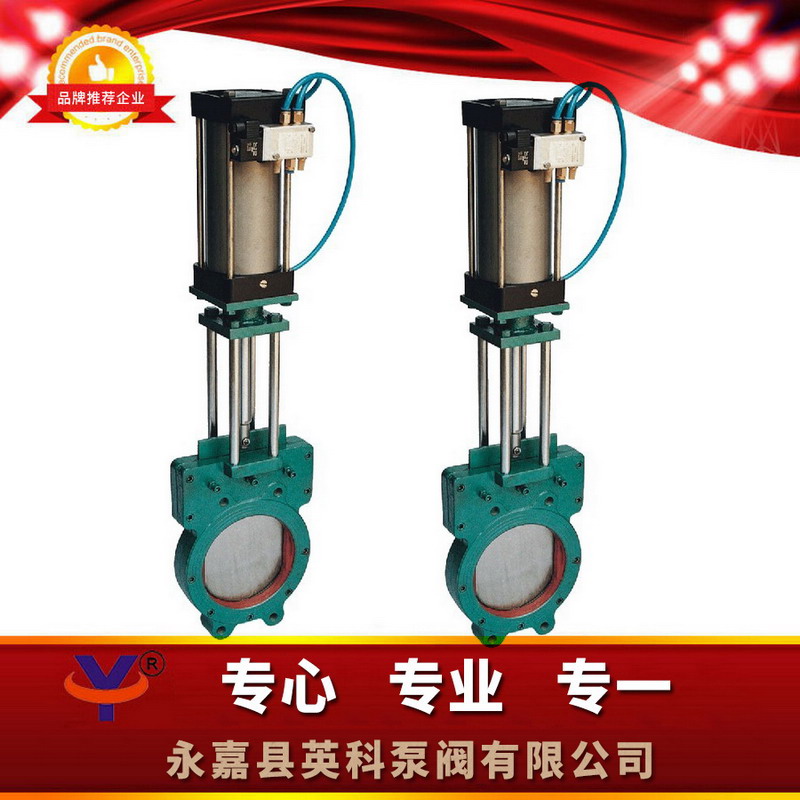

气动浆液阀

型号：
类别：Z673X-10气动浆液阀
价格：￥面议
产地：

产品点击浏览次数：2742

无

分享到：

点击放大

一、Z673X气动浆液阀产品用途：

浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置

二、Z673X气动浆液阀产品特点：

1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔和石墨填料，密封可靠，操作轻便灵活
4、驱动方式为气动

三、Z673X气动浆液阀引用标准：

设计制造：JB/T 8691-98
结构长度：GB/T 15188.2-94
法兰连接尺寸：GB/T 9113-2000
阀门检查和试验：GB/T 13927-92

四、Z673X气动浆液阀性能材料：

型号		Z673X-2.5	Z673X-6	Z673X-10	Z673X-16
工作压力（MPa）		0.25	0.6	1.0	1.6
适用介质		煤浆、糠浆、纸浆、泥浆、污水、矿渣等
适用温度（℃）		≤120
材料	阀体	灰铸铁
	闸板	铬镍钛不锈钢
	阀体密封圈	合成橡胶或聚四氟乙烯
	阀杆	铬不锈钢
	支架	碳素钢
	填料	聚四氟乙烯

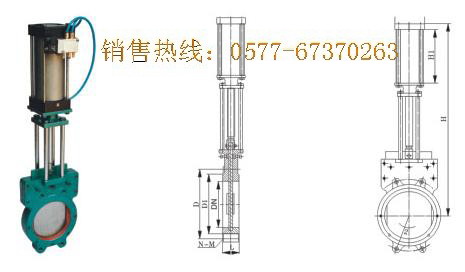

五、Z673X气动浆液阀连接尺寸：

公称通径mm	L		D	D1	H	n-M
公称通径mm	PN0.6	PN1.0	D	D1	H	n-M
50	48	48	125	100	335	4-M16
65	48	48	145	120	363	4-M16
80	50	50	160	135	395	4-M16
100	50	50	180	155	465	8-M16
125	50	50	210	185	530	8-M16
150	60	60	240	210	630	8-M20
200	60	60	295	265	750	8-M20
250	70	70	350	318	900	12-M20
300	70	80	400	368	1120	12-M20
350	80	80	460	430	1260	16-M20
400	90	90	515	482	1450	16-M22
450	90	120	565	532	1600	20-M22
500	90	130	620	585	1800	20-M22
600	140	140	725	685	2300	20-M27
700	140	140	840	800	2500	24-M27
800	190	190	950	898	2800	24-M30
900	203	203	1050	1005	3100	28-M30
1000	216	216	1160	1115	3400	28-M30
1200	254	254	1380	1325	3600	32-M36

六、Z673X气动浆液阀订货说明：

1.气动浆液阀产品名称;

2.气动浆液阀产品型号;

3.气动浆液阀产品压力;

4.气动浆液阀产品口径;

5.气动浆液阀产品材料;

6.气动浆液阀使用温度;

7.气动浆液阀使用介质;

8.气动浆液阀驱动方式（手动、伞齿轮、气动、电动、电液动）;
