ZCT型无压差电磁阀

一、ZCT型无压差电磁阀产品用途：

ZCT系列电磁阀采用电信号，广泛用于对液体、气体管路的自动启闭。具有启闭迅速、性能稳定、使用方便、可靠性高等优点。

二、ZCT型无压差电磁阀结构及原理：

本阀系一次开阀的直动式电磁阀。控制介质通断的阀口封垫，通过阀杆直接与活动铁芯相连。常闭电磁阀断电常位时，靠街铁自重、密封弹簧及介质力将阀口封住，切断了被控介质的流通。电磁线圈通电后，电磁阀克服街铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。

三、ZCT型无压差电磁阀技术参数：



工作介质	粘度≦4°E的液体及其它非腐蚀性流体
介质温度（℃）	≦60
工作压差（MPa）	0~0.02
电源电压	AC220V其余规格可作特殊订货
额定流量系数（KV）	按JB/T7352-94规定
泄漏量（ml/min）	按JB/T7352-94·F规定
公称通径（mm）	15	20	25	32	40	50	65	80	100
功耗	50VA			90VA			150VA			870VA
防爆标志	dIIBT4
防爆证编号	CE991010
出线口接头	内螺纹M20＊1.5
环境温度	-40~+60℃

四、ZCT型无压差电磁阀型号说明：

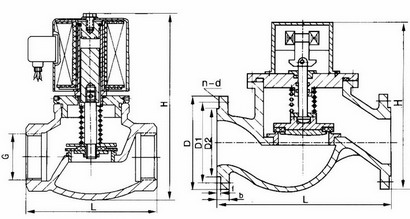

五、ZCT型无压差电磁阀安装尺寸：



公称通径（DN）	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰连接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2
20	148	92	3/4
25	148	110	1	210	160	115	85	65	16	3	4-φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-φ18
50	192	162	2	252	230	165	125	99	20	3	4-φ18
60				324	250	185	145	118	20	3	4-φ18
80				335	270	200	160	132	20	3	8-φ18
100				475	320	220	180	156	22	3	8-φ18



六、ZCT型无压差电磁阀订货说明：

订货时请注明以下内容：

1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式（常开、常闭）⑩是否带附件以便我们的为您正确选型。

2、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图





欢迎您访问我们的网站【//www.55vlog.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

无压差电磁阀价格 无压差电磁阀厂家 无压差电磁阀 温州无压差电磁阀  上海电磁阀 英科无压差电磁阀

ZCT型无压差电磁阀能在无压差或压差下工作。ZCT系列电磁阀采用电信号，广泛用于对液体、气体管路的自动启闭。具有启闭迅速、性能稳定、使用方便、可靠性高等优点。
