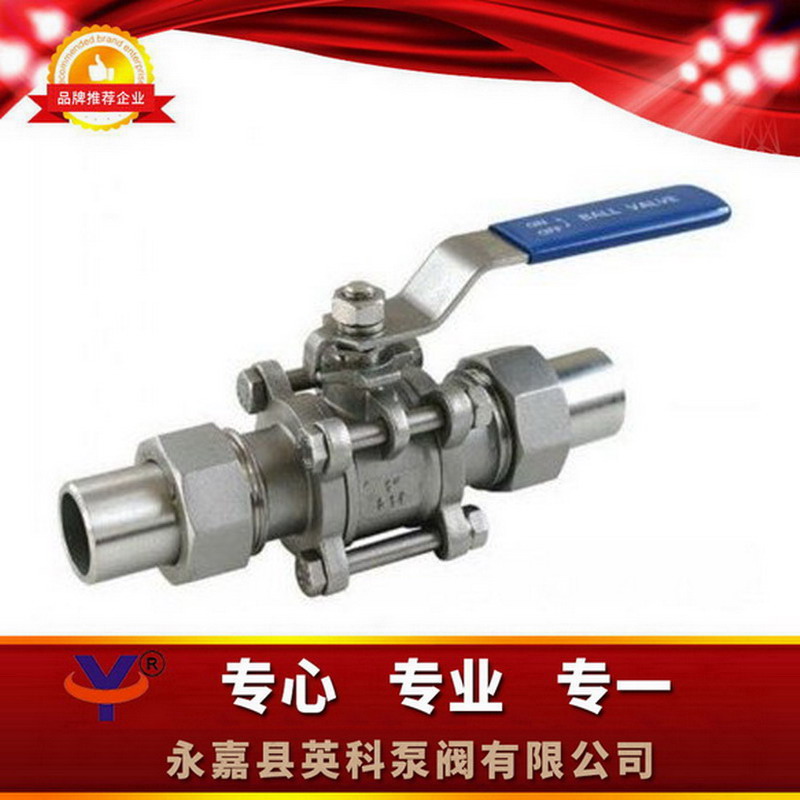

产品展示Q61F广式活接对焊球阀
- 型 号:
- 类 别:Q61F广式对焊球阀
- 价 格:¥面议
- 产 地:
产品点击浏览次数:1970
无
公称压力:1.6-6.4MPa ,适用温度范围:-20~232℃~350℃ ,适用介质:水、油、气及某些腐蚀性液体W.O.G。适用范围:啤酒、饮料、 乳品、制药、生物工程等。
二、Q61F广式活接对焊球阀主要材料:
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
水、蒸汽、油品 |
Q61F-16C、Q61F-25C |
A105、45 |
1Cr18/Cr18Ni9Ti |
不 |
聚四氟乙烯 |
聚四氟乙烯 |
硝酸类 |
Q61F-16P、Q61F-25P |
SS304/1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
醋酸类 |
Q61F-16R、Q61F-25R |
SS316/1Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
产品型号 Type |
公称通径 DN |
PN1.6/2.5/4.0MPa Class 150Lb/Class 300Lb | WT (kg) |
|||||

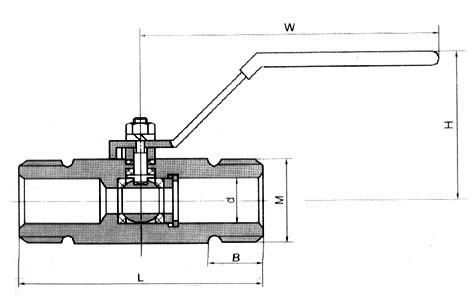

L | d | M | B | H | W | |||
Q61F-16C Q61F-16P Q61F-16RQ61F-25C Q61F-25P Q61F-25RQ61F-40C Q61F-40P Q61F-40RQ61F-150Lb Q61F-300Lb |
6 | 60 | 8 | M20×1.5 | 15 | 38 | 110 | 0.4 |
10 | 60 | 10 | M24×15 | 16 | 40 | 110 | 0.45 | |
15 | 60 | 10 | M30×2 | 18 | 42 | 110 | 0.5 | |
20 | 67 | 13.5 | M36×2 | 18 | 62 | 110 | 0.6 | |
25 | 73 | 18 | M42×2 | 20 | 68 | 110 | 0.9 | |
32 | 90 | 22 | M52×2 | 20 | 75 | 150 | 1.4 | |
40 | 98 | 26 | M60×2 | 25 | 83 | 150 | 2.1 | |
50 | 112 | 32.8 | M72×2 | 25 | 90 | 150 | 2.6 |
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
Q61F广式活接对焊球阀订货说明: 1.阀体材质;2.公称压力;3.工作温度;4.产品口径;5.连接方式;6.适用介质;
