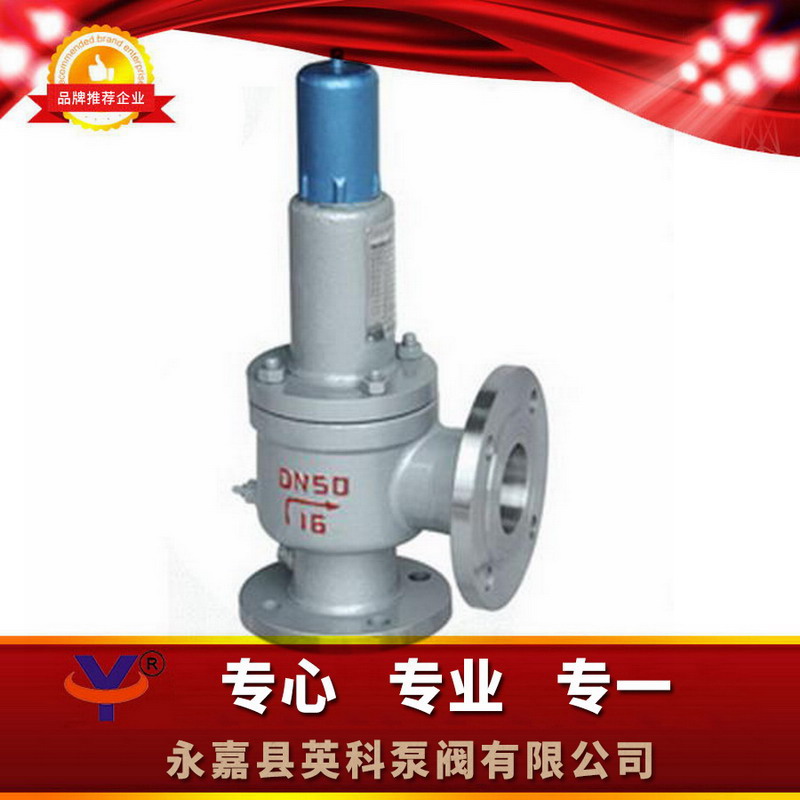

A42Y-160弹簧全启封闭式高压安全阀

型号：A42Y-160
类别：A42Y-160弹簧全启封闭式高压安全阀
价格：￥面议
产地：温州

产品点击浏览次数：1671

湖北安全阀、黄石市安全阀、十堰市安全阀、荆州市、宜昌市、襄樊市安全阀、鄂州市安全阀、荆门市安全阀、孝感市安全阀、黄冈市安全阀、咸宁市安全阀、随州市安全阀、湖南安全阀、株洲市安全阀、湘潭市安全阀、衡阳市安全阀、邵阳市安全阀

分享到：

点击放大

一、A42Y-160弹簧全启封闭式高压安全阀概述：

A42Y-160/320弹簧全启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气等介质的设备或管路上。A42Y-160P/320P、A42Y-160R/320R弹簧全启封闭式高压安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
连接法兰按JB/T2769-92的标准。

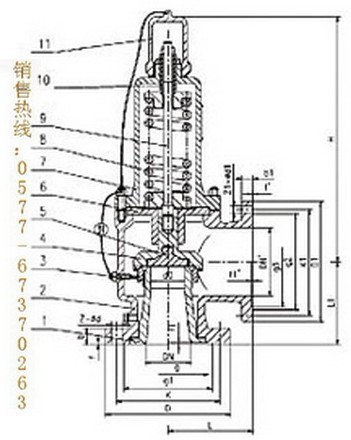

二、A42Y-160弹簧全启封闭式高压安全阀结构图片：

三、A42Y-160弹簧全启封闭式高压安全阀主要零部件材料：

NO.	零件名称	A42Y-160 A42Y-320 材料	A42Y-160P A42Y-320P 材料	A42Y-160R A42Y-320R 材料
1	法兰	35/35CrMoA	2Cr13	1Cr18Ni12Mo2Ti
2	阀座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	阀体	40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	调节圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	阀瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	反冲盘	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	导向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀盖	ZG230-450	ZG230-450	ZG230-450
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
10	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
11	调整螺杆	45	2Cr13	2Cr13
12	阀帽	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬质合金

四、A42Y-160弹簧全启封闭式高压安全阀外型尺寸和连接尺寸：

型号	公称通径	do	d	M	K	D	Z-ød	b	d1	M1	K1	D1	Z1-ød1	b1	L	L1	≈H
A42Y-160	15	8	20	M24×2	60	95	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	25	14	28	M33×2	68	105	3-18	20	50	M64×3	115	165	6-26	32	150	150	280
	32	15	37	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	390
	40	20	47	M52×2	115	165	6-26	28	65	M80×3	145	200	6-29	40	180	180	495
	50	25	59	M64×3	115	165	6-26	32	80	M100×3	170	225	6-33	50	165	165	400
A42Y-320	15	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	30	M33×2	75	110	3-18	22	29	M42×2	80	115	4-18	22	95	100	220
	25	14	35	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	280
	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	390
	40	20	58	M64×3	115	165	6-26	32	65	M80×3	145	200	6-29	40	180	180	495
	50	25	70	M80×3	145	200	6-29	40	80	M100×3	170	225	6-33	50	165	165	400
A42Y-400	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	397

五、A42Y-160弹簧全启封闭式高压安全阀订货说明：

1、①产品名称与型号②公称直径③阀体材质及密封面材质④工作压力级或开启压力（整定压力）值⑤排放压力的最高值及回座压力（或启闭压差）最低值⑥被保护系统或设备的必须排量及拟装设阀门的数量⑦使用介质及其重度（液体）或分子量（气体）⑧进口介质温度⑨阀门承受背压的类型及数值⑩是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。

A42Y-160/320弹簧全启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气等介质的设备或管路上。A42Y-160P/320P、A42Y-160R/320R适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰按JB/T2769-92的标准。
